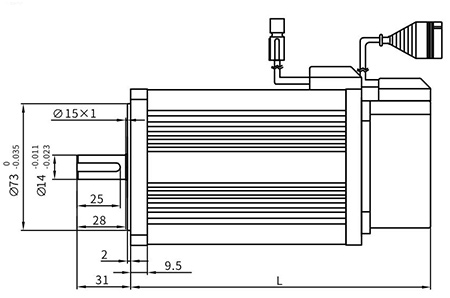

| 電機型號 | L(mm) | |
| 90WD-M024XX-XXV | 158.5 | |
| 90WD-M035XX-XXV | 168.5 | |
| 90WD-M050XX-XXV | 188.5 |
| DC24V | DC48V | |||||
| 電機型號 | 90WD-M02430-24V | 90WD-M03530-24V | 90WD-M05020-24V | 90WD-M02430-48V | 90WD-M03530-48V | 90WD-M05030-48V |
| 額定功率(KW) | 0.75 | 1.1 | 1 | 0.75 | 1.1 | 1.5 |
| 額定電流(A) | 36.8 | 53.9 | 49.0 | 18.4 | 27.0 | 36.8 |
| 額定轉速 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 轉速高至 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 2.4 | 3.5 | 5 | 2.4 | 3.5 | 5 |
| 峰值扭矩(Nm) | 7.2 | 10.5 | 15 | 7.2 | 10.5 | 15 |
| 轉子慣量(kg.cm2) | 1 | 1.3 | 1.9 | 1 | 1.3 | 1.9 |
| 機械時間常數(ms) | 17.6 | 17.6 | 22.4 | 15.4 | 15.4 | 19.6 |
| DC72V | |||
| 電機型號 | 90WD-M02430-72V | 90WD-M03530-72V | 90WD-M05030-72V |
| 額定功率(KW) | 0.75 | 1.1 | 1.5 |
| 額定電流(A) | 12.3 | 18.0 | 24.5 |
| 額定轉速 | 3000 | 3000 | 3000 |
| 轉速高至 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 2.4 | 3.5 | 5 |
| 峰值扭矩(Nm) | 7.2 | 10.5 | 15 |
| 轉子慣量(kg.cm2) | 1 | 1.3 | 1.9 |
| 機械時間常數(ms) | 11 | 11 | 14 |
注：電機接口、電壓、轉速可按客戶要求定制

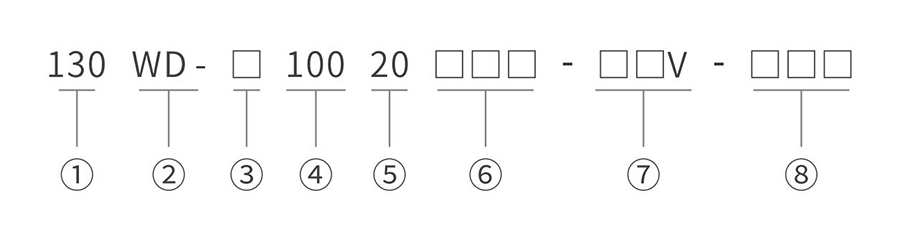

| 代號說明 | ||
| ① | 機座號、電機外徑 | 單位：mm |
| ② | 電機類型 | WD表示電機為直流無刷電機 |
| ③ | 反饋元件規格 | M表示有霍爾傳感器/N表示無霍爾傳感器 |
| ④ | 額定轉矩 | 表示電機額定轉矩，其值為三位X0.1單位Nm |
| ⑤ | 額定轉速 | 表示電機額定轉速，其值為兩位X100單位rpm |
| ⑥ | 失電制動器代號 | B表示帶失電制動器，缺省表示不帶失電制動器 |
| ⑦ | 電壓等級 | 表示電機額定電壓，包括DC24V、DC48V、DC72V、DC96V、DC310V等 |
| ⑧ | 定制特征 | 客戶定制代號 |
